一、适用范围

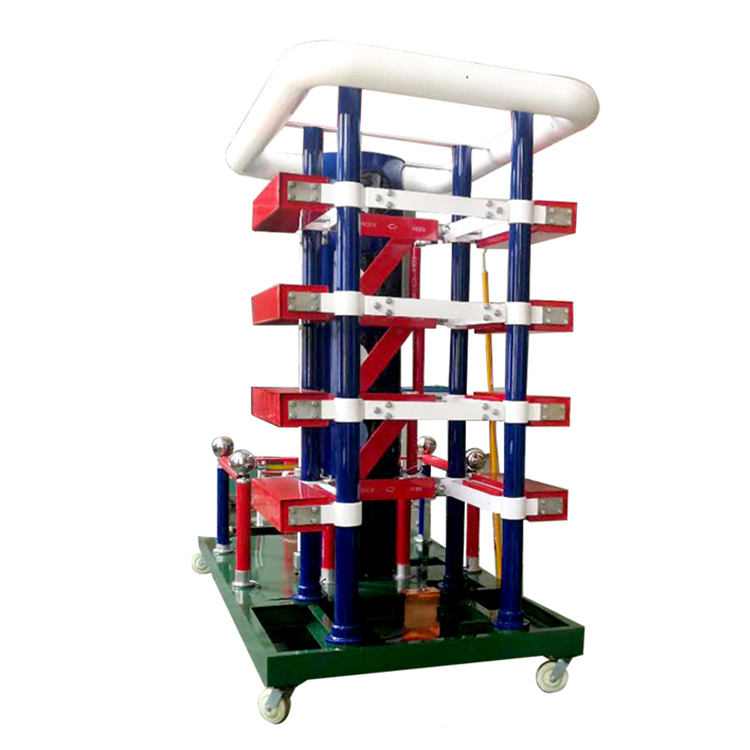

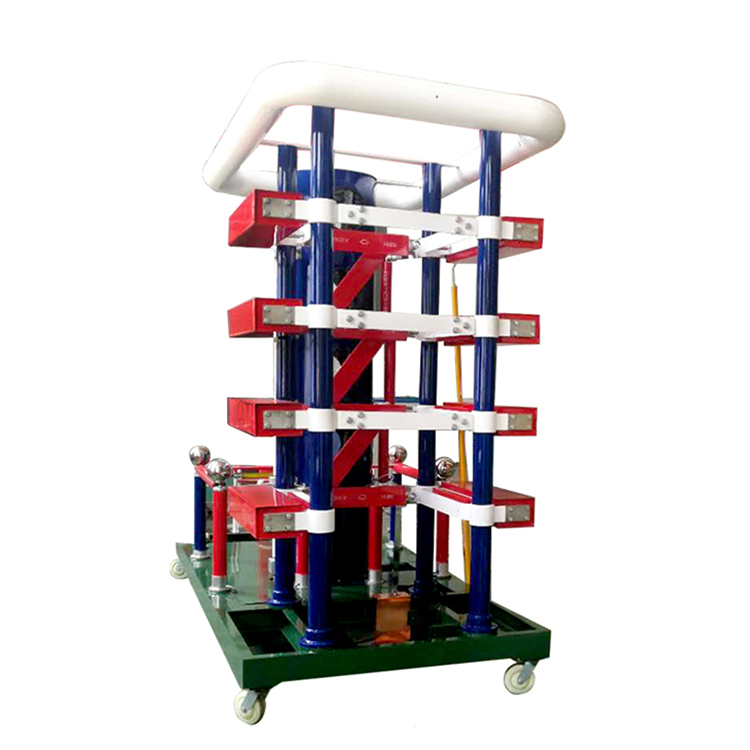

本发生器适用于35KV及以下空气间隙、电抗器开关、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波试验。

二、一般使用条件

海拔高度：£1000m

环境温度：-5℃～＋40℃

相对湿度：<90％

大日温差：25℃

使用环境：户内

无导电尘埃

无火灾及爆炸危险

不含有腐蚀金属和绝缘的气体存在

电源电压的波形为实际正弦波,波形畸变率<5%

三、遵循标准

GB/T 311.1高压输变电设备的绝缘与配合

GB/T 16927.1高电压试验技术 第一部分 一般试验要求

GB/T 16927.2高电压试验技术 第二部分 测量系统

GB/T 16896.1 高电压冲击试验用数字记录仪

JB/T 7616 高压线路绝缘子陡波冲击耐受试验

DL/T 557高电压线路绝缘子陡波冲击试验、定义、试验方法和判据

ZBF 24001冲击电压试验实施细则

四、额定参数值

1、标称电压：±800kV

2、额定级电压：±100kV

3、标称能量：30kJ

4、冲击总电容：0.09375微法(单台脉冲电容器1.5微法/100千伏，共16台).

5、总级数：8级

6、标准波形参数：

(1) 标准雷电冲击电压全波，±1.2/50ms电压利用系数>85％（空载300PF时大于90％）；

冲击电压波形参数及其偏差均符合有关国家GB311及GB16927标准的要求。

7、低输出电压大于10％标称电压

8、使用持续时间:在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，每60秒充放电一次可连续运行。
